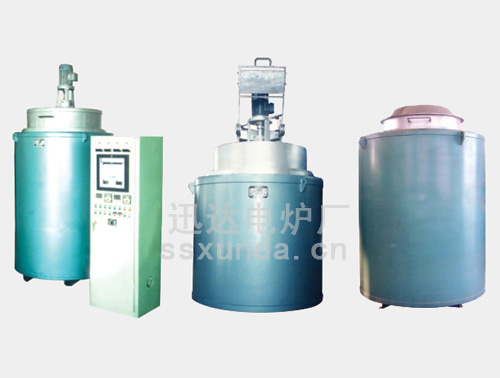

用途：
本系列电阻炉适用于轴类零件的垂直热处理，可减少弯典变形，650℃系列电阻炉适用于回火热处理和轻金属热处理。1000℃和1200℃可适用各种合金钢、不锈钢长轴等零件的淬火、正火、退火、回火等热处理。
特点：
1、650℃系列装有气体循环机构，风量大，气密性好，炉温均匀度可达军标、航标。
2、采用超轻质节能的复合炉衬，节能显著。
3、炉盖采用手动杠杆或电动机械式升降，以减轻劳动力，亦可配自动旋转装置。
4、1000℃、1200℃系列炉膛加热元件优化设置炉温均匀度好，可达航标要求。
5、可加滴注和通氮气装置达到少氧化效果(加“S”)。
6、1200℃系列可采用本公司特制高温合金丝，使用寿命长，最高使用温度可达到1300℃。
7、炉盖与面板间采用特种密封结构，热损失及气氛损失少，炉气稳定。
8、可配KRL-W微机温控柜上有0.1～0.2级高精度控温 表，加上特殊炉体结构，可满足航标0类（±1.5℃） 高精度需要。
9、井式炉机组可按不同工艺需求配置多台井式加热炉、回火炉、淬火槽、清洗机、组成不同用途的生产线。
10、井式炉机组清洗机设有控温，除油等措施，确保清洗洁净，并可配置烘干装置。
11、机组采用微机智能化仪表组成的自动控制中心，可按工艺要求设置炉温、程序动作、自动跟踪显示，实现 PLC程序控制。
技术参数：
650℃井式电阻炉:
型 号 | 主 要 参 数 | 最大装载量 （kg） | 参考质量（kg） | ||
额定功率 (KW) | 最高工作 温度（℃） | 料筐尺寸 (Ф×H）(mm) | |||
RJ3-25-6 | 25 | 650 | Ф400×500 | 150 | 1100 |
RJ3-35-6 | 35 | 650 | Ф450×650 | 250 | 1300 |
RJ3-55-6 | 55 | 650 | Ф700×900 | 750 | 2100 |
RJ3-75-6 | 75 | 650 | Ф950×1200 | 1000 | 4200 |
RJ3-45-6 | 45 | 650 | Ф500×980 | 350 | 2000 |
RJ3-65-6 | 65 | 650 | Ф600×1800 | 800 | 3200 |
RJ3-90-6 | 90 | 650 | Ф1000×1500 | 1200 | 5150 |
XD99-112 | 35 | 650 | Ф550×800 | 250 | 1600 |
XD 99-114 | 45 | 650 | Ф600×1000 | 300 | 2400 |
XD 99-113 | 60 | 650 | Ф900×800 | 500 | 3600 |
XD 99-213 | 60 | 650 | Ф600×1500 | 850 | 3000 |
XD 87-12 | 60 | 650 | Ф500×1250 | 500 | 2280 |
XD 90-22 | 75 | 650 | Ф600×2500 | 1050 | 5350 |
XD 88-137 | 90 | 650 | Ф850×2000 | 1300 | 5100 |
XD 87-14 | 95 | 650 | Ф1500×1000 | 2500 | 5000 |
XD 97-216 | 100 | 650 | Ф1250×1100 | 1500 | 6000 |
XD 98-61 | 120 | 750 | Ф1000×2500 | 2000 | 7900 |
XD 88-138 | 120 | 650 | Ф850×3000 | 2000 | 6500 |
XD 87-15 | 120 | 650 | Ф1200×1500 | 2000 | 6400 |
XD 00-19 | 130 | 700 | Ф900×3000 | 2100 | 6800 |
XD 00-18 | 150 | 700 | Ф900×3500 | 2500 | 7500 |
XD 00-21 | 220 | 650 | Ф500×11000 | 3000 | 11000 |
XD 00-20 | 380 | 650 | Ф1000×6000 | 5600 | 15600 |
XD 81-12 | 600 | 250 | Ф1700×4000 | 8000 | 22000 |
1000℃井式电阻炉:
型 号 | 主 要 参 数 | 最大装载量 （kg） | 参考质量 （kg） | ||
额定功率 (KW) | 最高工作 温度（℃） | 料筐尺寸 (Ф×H）(mm) | |||
RJ3-40-10 | 40 | 1000 | Ф600×800 | 350 | 1600 |
RJ3-65-10 | 65 | 1000 | Ф600×1600 | 700 | 3000 |
RJ3-75-10 | 75 | 1000 | Ф600×2400 | 1100 | 3400 |
RJ3-60-10 | 60 | 1000 | Ф800×1000 | 800 | 2400 |
RJ3-95-10 | 95 | 1000 | Ф800×2000 | 1600 | 4000 |
RJ3-125-10 | 125 | 1000 | Ф800×3000 | 2400 | 4800 |
RJ3-90-10 | 90 | 1000 | Ф1000×1200 | 1500 | 3600 |
RJ3-140-10 | 140 | 1000 | Ф1000×2400 | 3000 | 5200 |
RJ3-190-10 | 190 | 1000 | Ф1000×3600 | 4500 | 6400 |
XD 88-66 | 30 | 1000 | Ф450×800 | 250 | 1400 |
XD 91-104 | 35 | 1000 | Ф300×1200 | 350 | 1500 |
XD 97-67 | 50 | 1000 | Ф600×1200 | 600 | 2000 |
XD 91-105 | 55 | 1000 | Ф300×2000 | 650 | 2300 |
XD 97-213 | 65 | 1000 | Ф450×1200 | 750 | 4000 |
XD 85-33 | 100 | 1000 | Ф600×3000 | 2100 | 4550 |
XD 00-22 | 120 | 1000 | Ф800×2700 | 2200 | 4600 |
XD 85-34 | 120 | 1000 | Ф600×4000 | 4500 | 4700 |
XD 91-102 | 150 | 1000 | Ф900×1800 | 2500 | 5300 |
XD 87-16 | 160 | 1000 | Ф1000×3500 | 4000 | 6200 |
XD 88-69 | 180 | 1000 | Ф1500×2000 | 3650 | 6600 |
XD 81-16 | 180 | 1000 | Ф800×4200 | 3500 | 6800 |
XD 88-70 | 210 | 1000 | Ф1000×4000 | 4500 | 7200 |
XD 84-988 | 220 | 1000 | Ф1500×3000 | 4600 | 8000 |
XD 99-102 | 280 | 1000 | Ф2200×1800 | 5800 | 8500 |
XD 86-17 | 350 | 1000 | Ф1000×5000 | 6500 | 9000 |
XD 86-15 | 380 | 1000 | Ф1000×6500 | 7500 | 11000 |
XD 98-101 | 90 | 850 | Ф1070×1220 | 1300 | 3700 |
XD 88-68 | 120 | 900 | Ф1000×1500 | 1650 | 3900 |
XD 98-04 | 150 | 950 | Ф1300×1500 | 2500 | 6000 |
XD 99-162 | 400 | 950 | Ф1500×6500 | 8000 | 14000 |
XD 99-163 | 600 | 950 | Ф1500×9000 | 1000 | 19000 |
1200℃井式电阻炉:
型 号 | 主 要 参 数 | 最大装载量 （kg） | 参考质量 （kg） | ||
额定功率(KW) | 最高工作 温度（℃） | 料筐尺寸 (Ф×H）(mm) | |||
RJ3-50-12 | 50 | 1200 | Ф600×800 | 350 | 2400 |
RJ3-75-12 | 75 | 1200 | Ф600×1600 | 750 | 4000 |
RJ3-80-12 | 80 | 1200 | Ф800×1000 | 800 | 3000 |
RJ3-110-12 | 110 | 1200 | Ф800×2000 | 1600 | 4800 |
RJ3-105-12 | 105 | 1200 | Ф1000×1200 | 1500 | 4020 |
RJ3-140-12 | 140 | 1200 | Ф1000×1500 | 2000 | 5200 |
RJ3-165-12 | 165 | 1200 | Ф1000×2400 | 3000 | 5650 |
XD87-16 | 220 | 1200 | Ф1000×3500 | 4500 | 8050 |
XD92-17 | 110 | 1200 | Ф900×1500 | 1600 | 4200 |
井式炉机组技术参数:
名 称 | 单 位 | XD90 – 810 机 组 | XD90 – 820 机 组 | |||||||
XD 90-811 | XD90-812 | XD90-813 | XD90-814 | XD90-821 | XD90-822 | XD90-823 | XD90-824 | |||
加热炉 | 淬火槽 | 清洗机 | 回火炉 | 加热炉 | 淬火槽 | 清洗机 | 回火炉 | |||
额定功率 | Kw | 100 | 2.2 | 81 | 75 | 160 | 3 | 105 | 120 | |
最高工作温度 | ℃ | 950 | 80 | 650 | 950 | 80 | 650 | |||
工作区 尺寸 | 直 径 | mm | 800 | 800 | 800 | 800 | 800 | 800 | ||
深 | mm | 1600 | 1600 | 1600 | 2400 | 2400 | 2400 | |||
生产率 | kg | 240 | 240 | 240 | 240 | 360 | 360 | 360 | 360 | |
参数质量 | kg | 5000 | 3000 | 3600 | 4000 | 7000 | 4200 | 5100 | 5500 | |
