用途:
主要供铝合金构架、型材、板材、铸件等进行固溶处理或时效处理，亦可供其它材料进行回火、退火等。
特点:

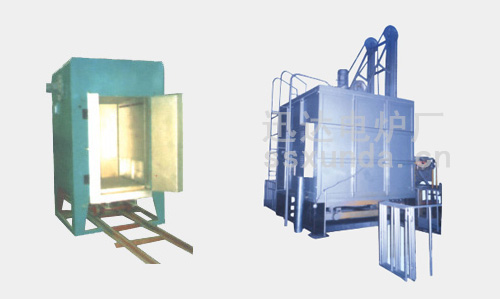

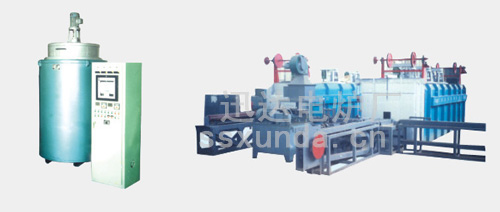

1、周期式铝合金固溶炉分箱式、井式结构，淬火炉又分
卧式、立式两种，结构合紧凑，占地面积小。
2、采用水冷及多种密封的通风机组和综合风扇及循环系统，炉温均匀度好于回火炉，可达±3-5℃。
3、炉盖与炉口密封性能好。
4、立式淬火炉的淬火水槽分水泥槽和钢板槽，槽内可配加热、搅拦、吸水汽装置。淬火转移时间7-15s内可调、无明显的摆与震动。淬火槽内有自动排泄机构，不产生沉淀物。
5、立式淬火炉如用户行车高度不够时，缩短支架高度，将水槽放入料车上，料车再放入地坑内。（如图虚线所示）
6、机组设有特殊的料盘翻转机构，可清除盲孔中的残水不带入回火炉内，并设有烘干措施。
7、可采用先进的自整定PID的0.2级高精度微机智能表，并可对升温、降温、时间等30段编程、控制和存贮断电，重现操作精确而方便。
8、可配多种进口PLC编程器，实现动作全自动化。
铝合金机组技术参数:
产品名称 | 型 号 | 主 要 参 数 | 参考 质量 （kg） | ||||
额定功率 (kw) | 最高工作 温度(℃) | 工作尺寸 (B×L×H)(mm) | 生产率 kg/h | ||||
铝合金 活塞热 处 理 机 组 | 机 组 | XD94-520 | 由加热炉、淬火槽、翻料机构、回火炉、温控、程控柜等组成 | ||||
加热炉 | XD94-521 | 160 | 550 | 750×5600×500 | 80～120 | 12000 | |
淬火槽 | XD94-522 | 5 | 60～90 | 700×500×1500 | 80～120 | 4000 | |
回火炉 | XD94-523 | 155 | 210 | 700×14000×500 | 80～120 | 15000 | |
机 组 | XD94-530 | 由加热炉、淬火槽、翻料机构、回火炉、温控、程控柜等组成 | |||||
加热炉 | XD94-531 | 320 | 550 | 1400×6000×500 | 150～250 | 16000 | |
淬火槽 | XD94-532 | 12 | 60～90 | 1400×600×1500 | 150～250 | 6500 | |
回火炉 | XD94-533 | 310 | 210 | 1400×15000×1500 | 150～250 | 18000 | |
推杆式 铝合金 热处 理炉 | 淬火炉 | XD91-50 | 100 | 650 | 700×4600×400 | 150 | 17000 |
时效炉 | XD91-51 | 40 | 300 | 1000×1250×1500 | 150 | 1600 | |
淬火槽 | XD91-52 | 6M3 | 150 | 1200 | |||
铝合金炉技术参数:
型 号 | 额定功率 (KW) | 最高工作 温度℃ | 料筐尺寸 (B×l×h)(mm) | 最大装 载量(kg) | 参考质量 (kg) |
井式铝合金固溶炉 | |||||
XD00-31 | 15 | 650 | Ф250×300 | 30 | 1250 |
XD89-14 | 45 | 650 | Ф600×1200 | 300 | 2000 |
XD89-15 | 50 | 650 | Ф600×1600 | 430 | 2500 |
XD89-16 | 55 | 650 | Ф800×1000 | 480 | 3000 |
XD89-17 | 70 | 650 | Ф800×1600 | 750 | 3500 |
XD00-22 | 120 | 650 | Ф800×2700 | 1150 | 5800 |
XD00-19 | 140 | 650 | Ф900×3000 | 1350 | 6200 |
XD89-18 | 75 | 650 | Ф1000×1200 | 750 | 4000 |
XD89-19 | 90 | 650 | Ф1000×1600 | 900 | 4200 |
XD01-07 | 100 | 650 | Ф1100×1600 | 950 | 4300 |
XD89-20 | 100 | 650 | Ф1250×1100 | 1000 | 4500 |
XD89-21 | 125 | 650 | Ф1300×1500 | 1200 | 5300 |
XD89-22 | 180 | 650 | Ф1500×2000 | 2000 | 8000 |
XD89-23 | 200 | 650 | Ф1500×2500 | 2700 | 10000 |
立式铝合金淬火炉 （含料筐） | |||||
XD89-26 | 45 | 650 | Ф600×1200 | 300 | 2000 |
XD89-27 | 50 | 650 | Ф600×1600 | 420 | 2500 |
XD89-28 | 55 | 650 | Ф800×1000 | 480 | 3000 |
XD89-23 | 60 | 650 | Ф800×1200 | 550 | 3200 |
XD89-24 | 62 | 650 | Ф800×1300 | 600 | 3300 |
XD89-29 | 70 | 650 | Ф800×1600 | 750 | 3500 |
XD99-36 | 85 | 650 | Ф1000×1350 | 800 | 3800 |
XD89-30 | 100 | 650 | Ф1000×2000 | 1000 | 5000 |
XD89-31 | 130 | 650 | Ф1000×2500 | 1300 | 5800 |
XD89-32 | 150 | 650 | Ф1000×3000 | 1600 | 6500 |
XD99-37 | 115 | 650 | Ф1200×1500 | 1150 | 5000 |
XD99-38 | 150 | 650 | Ф1200×2500 | 1700 | 6900 |
XD99-39 | 180 | 650 | Ф1500×2000 | 2000 | 7800 |
XD99-40 | 200 | 650 | Ф1500×2500 | 2700 | 8100 |
XD89-33 | 200 | 650 | 1500×1500×2000 | 2200 | 8200 |
XD89-34 | 280 | 650 | 1500×2000×2500 | 3000 | 11000 |
XD89-41 | 220 | 650 | 1700×1700×2000 | 2800 | 9800 |
XD89-35 | 360 | 650 | 2000×2000×3000 | 3700 | 15000 |
卧式铝合金淬火炉 （含料筐） | |||||
XD91-40 | 30 | 650 | 450×650×350 | 100 | 3500 |
XD91-41 | 55 | 650 | 600×950×500 | 300 | 5200 |
XD91-42 | 75 | 650 | 750×1250×650 | 600 | 6500 |
XD91-43 | 90 | 650 | 900×1550×800 | 1000 | 7600 |
XD91-44 | 150 | 650 | 1050×1850×950 | 1800 | 8500 |
铝合金时效炉（手动/电动台车式烘箱） （含料筐） | |||||
XD90-261 | 10/12 | 300 | 600×600×1200 | 320 | 800 |
XD90-271 | 12/16 | 300 | 600×600×1600 | 450 | 1000 |
XD90-281 | 16/20 | 300 | 800×800×1000 | 520 | 1050 |
XD01-25 | 18/22 | 300 | 800×800×1300 | 650 | 1150 |
XD90-291 | 22/26 | 300 | 800×800×1600 | 850 | 1300 |
XD99-361 | 28 | 300 | 1000×1000×1350 | 800 | 1500 |
XD90-301 | 36 | 300 | 1000×1000×2000 | 1050 | 1800 |
XD90-311 | 42 | 300 | 1000×1000×2500 | 1400 | 2200 |
XD90-321 | 45 | 300 | 1000×1000×3000 | 1700 | 2800 |
XD99-371 | 38 | 300 | 1200×1200×1500 | 1200 | 2200 |
XD99-381 | 48 | 300 | 1200×1200×2500 | 1800 | 2800 |
XD90-331 | 55 | 300 | 1500×1500×2000 | 2200 | 3000 |
XD99-401 | 60 | 300 | 1500×1500×2500 | 2700 | 3300 |
XD90-341 | 70 | 300 | 1500×2000×2500 | 3000 | 3500 |
XD99-411 | 62 | 300 | 1700×1700×2000 | 2800 | 3500 |
XD90-351 | 95 | 300 | 2000×2000×3000 | 3700 | 4500 |
